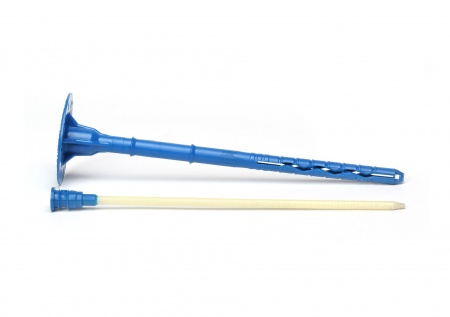

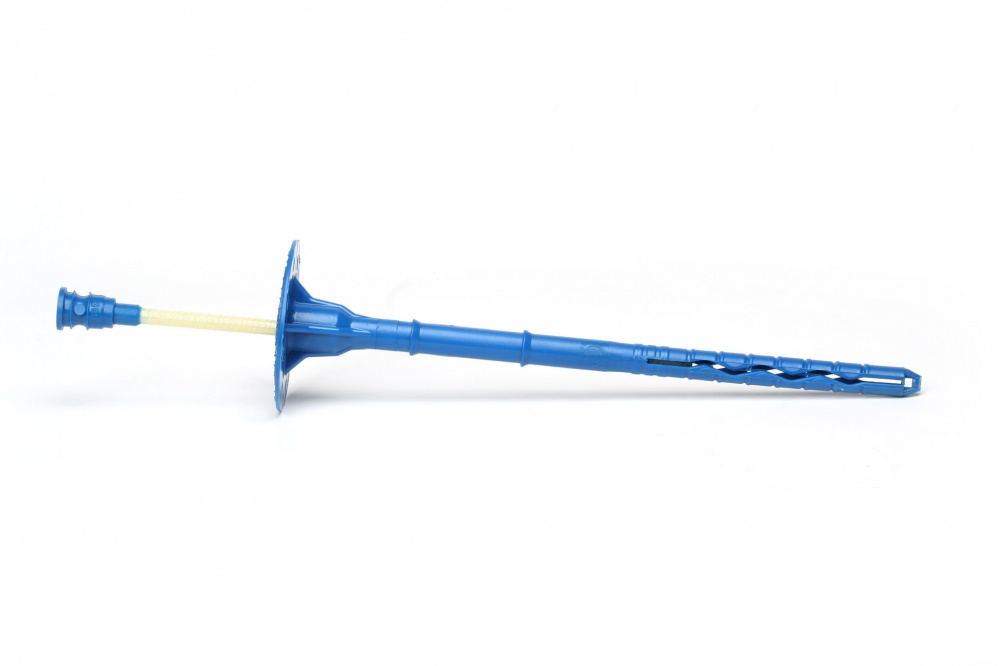

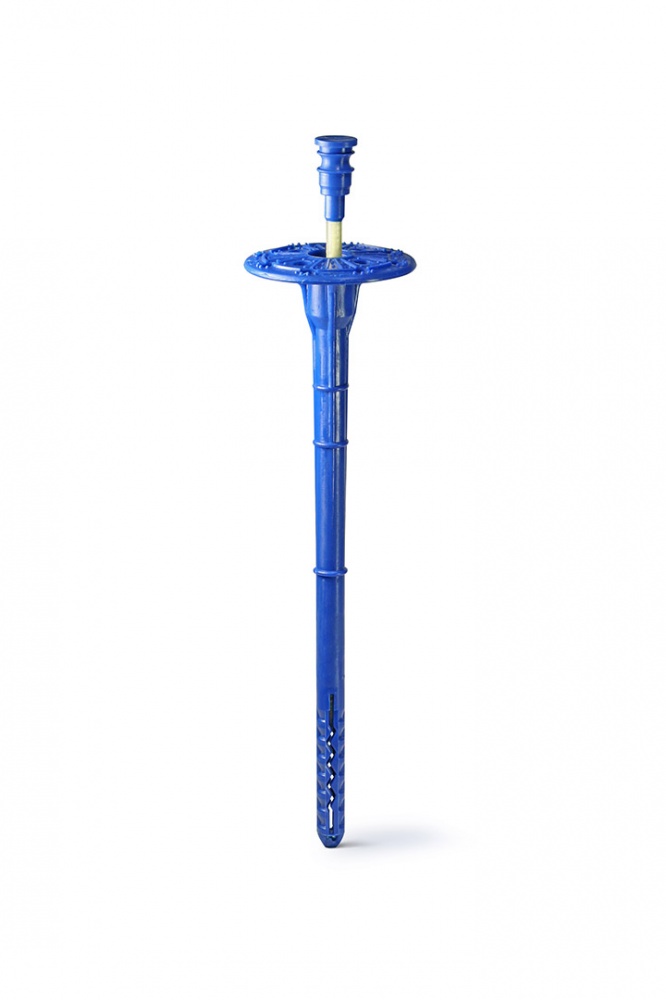

Тарельчатый дюбель ДС-1

Тарельчатый дюбель ДС-1 премиум имеет высший класс надежности СК0 по ГОСТ Р 58359-2019 и используется в составе систем утепления, для крепления теплоизолирующих материалов, штукатурных и облицовочных слоев к стенам зданий из бетона, кирпича и других материалов.

Анкер тарельчатый премиум-класса. Предназначен для использования в составе СФТК и НФС, для крепления теплоизолирующих материалов к стенам зданий из бетона, кирпича и других материалов. Для крепления теплоизоляции толщиной от 50 до 150 мм.

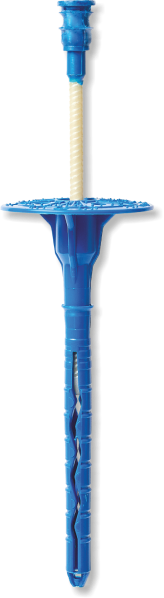

1. Стеклопластиковый распорный элемент (РЭ)

по прочности превосходит стальной, при этом обладает в 100 раз меньшей теплопроводностью и высокой коррозийной стойкостью.

2. Зона рондели

обеспечивает прижатие утеплителя, имеет специальную поверхность для создания необходимого сцепления с штукатурным слоем.

3. Анкерный элемент, объединенный с трельчатым (АТ)

изготовлен из полиамида с повышенной ударной вязкостью.

4. Анкерная зона длиной 60/100 мм

изготовлена из полиамида, обеспечивает необходимое усилие закрепления дюбеля в течение всего времени эксплуатации системы утепления.

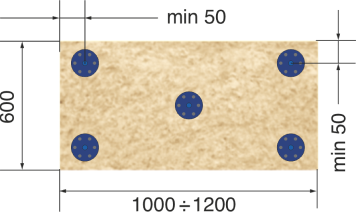

Нормы при установке

Обычное количество анкеров, необходимых для крепления составляет 5 шт. на плиту утеплителя. Точное количество требуемых анкеров определяется расчетом согласно СП 50.13330.2012

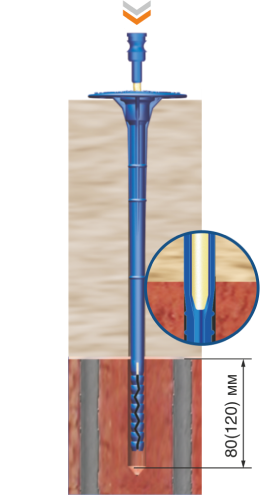

Установка анкера:

1. Через слой утеплителя в стене сверлят отверстие диаметром 10 мм (+0,4 мм). Глубина отверстия в несущей стене должна быть:
70 - 80 мм - для анкера с анкерным элементом - 60 мм110 - 120 мм - для анкера с анкерным элементом - 100 мм

2. Элемент АТ (тарельчатый, совмещенный с анкерным) вставляют в полученное отверстие до необходимого прижатия утеплителя.

3. Выступающую часть распорного элемента забивают молотком до погружения тарельчатого элемента до уровня утеплителя.

СТО 20994511-001-2009, РОСС RU.HE06.H12885 ТУ 2223-038-20994511, ТС 6252-21
ГОСТР 58359-2019
