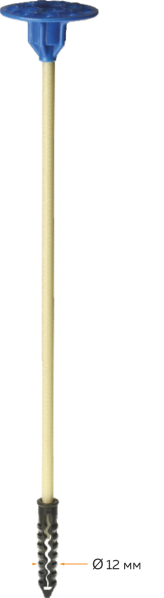

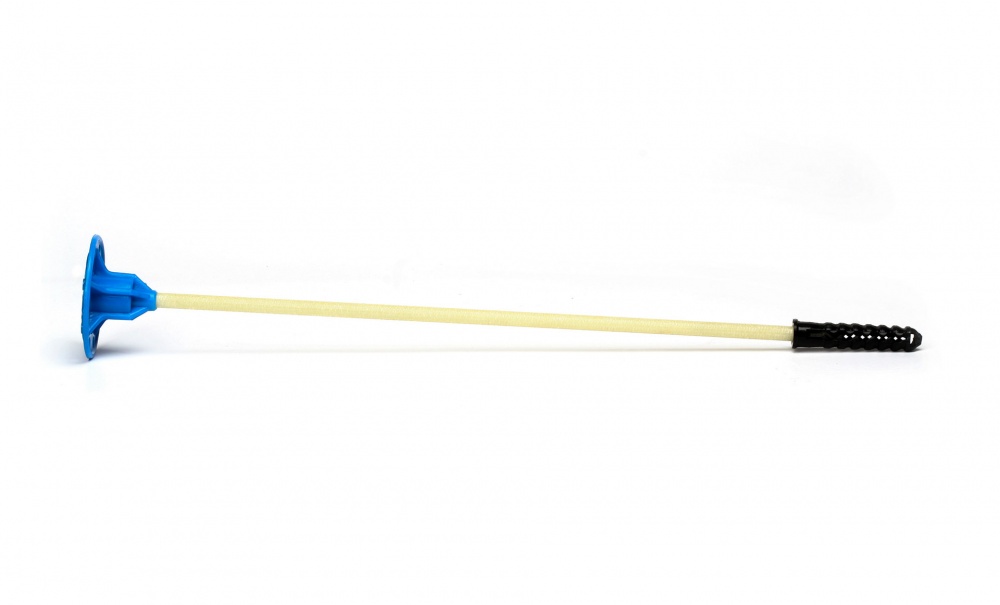

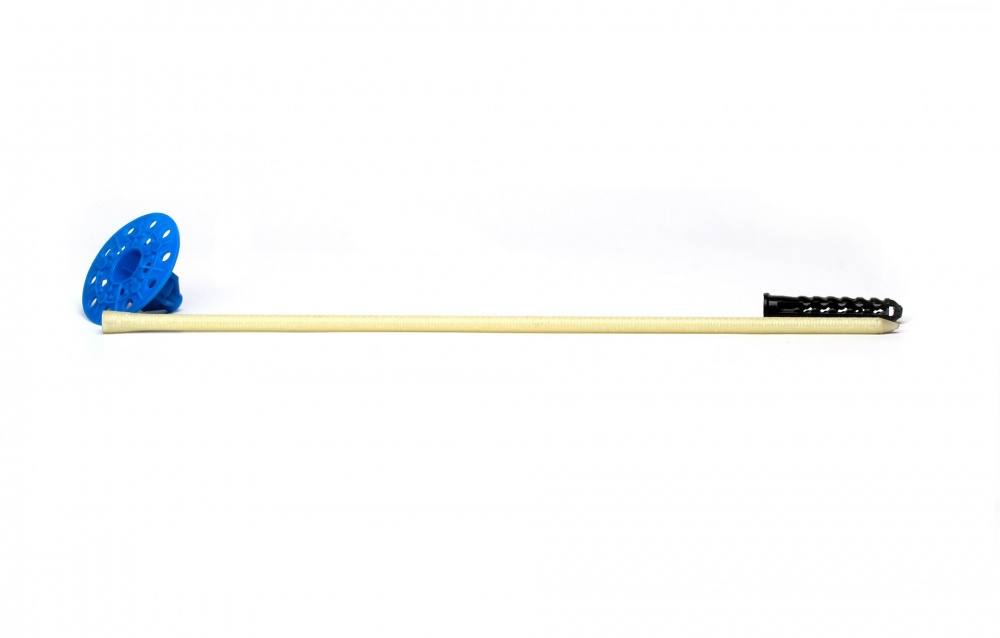

Тарельчатый анкер ДС-3 усиленный

Усиленный тарельчатый анкер ДС-3 имеет высший класс надежности СК0 по ГОСТ Р 58359-2019 и используется в составе систем утепления для крепления теплоизоляции толщиной более 250 мм в фасадных системах с защитно-декоративным штукатурным слоем.

Область применения

Тарельчатый анкер ДС-3 - это усиленный вариант анкера ДС-2, предназначенный для установки в фасадных системах с повышенной толщиной теплоизоляции (при строительстве в северных широтах, при создании фасадов с элементами декора). Используется в составе СФТК и НФС для крепления теплоизолирующих материалов толщиной от 150 мм.

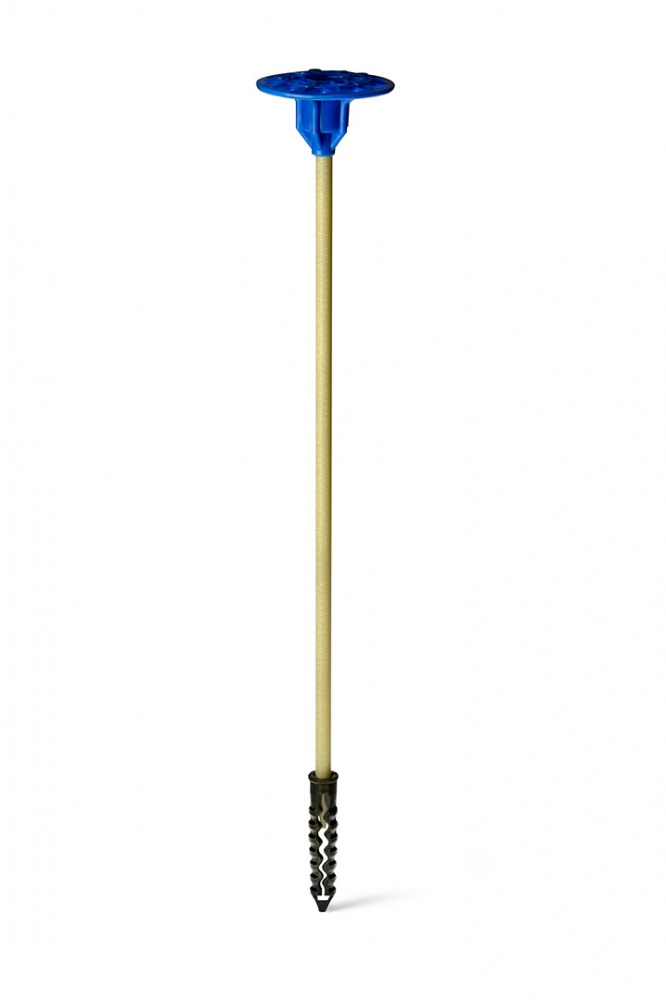

1. Тарельчатый элемент (ТЭ)

диаметр 60 мм

2. Стеклопластиковый распорный элемент (РЭ)

стержень диаметром 7,5 мм с анкерным уширением. Обеспечивает конструкции низкий коэффициент теплопроводности и отсутствие коррозии

3. Анкерный элемент (АЭ)

Расчет длины анкера

Увеличенный диаметр распорного элемента анкера ДС-3 позволяет сократить количество анкеров на метр квадратный в сравнении с анкером ДС-2. Длину распорного элемента определяют, как сумму длины анкера (60 мм) и толщины слоя утеплителя, предусмотренной рабочей документацией на систему утепления.
