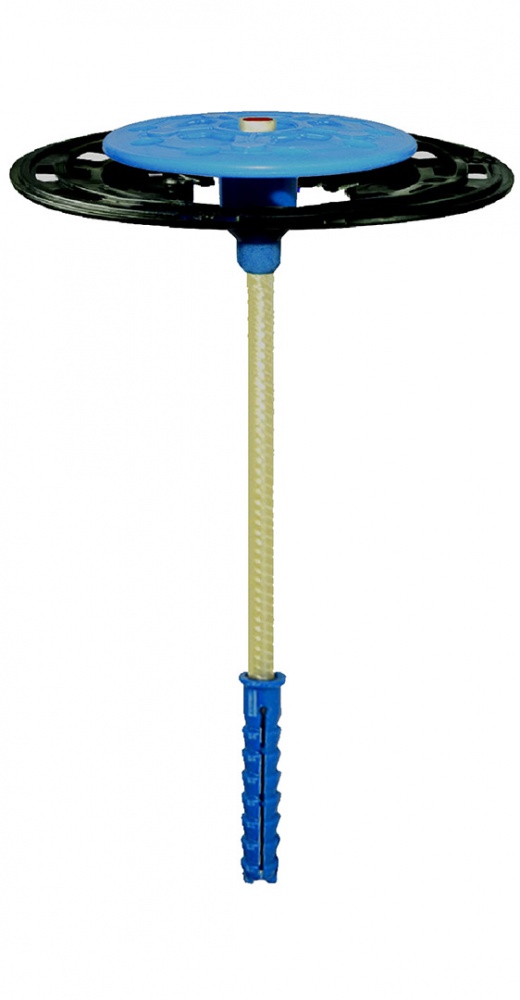

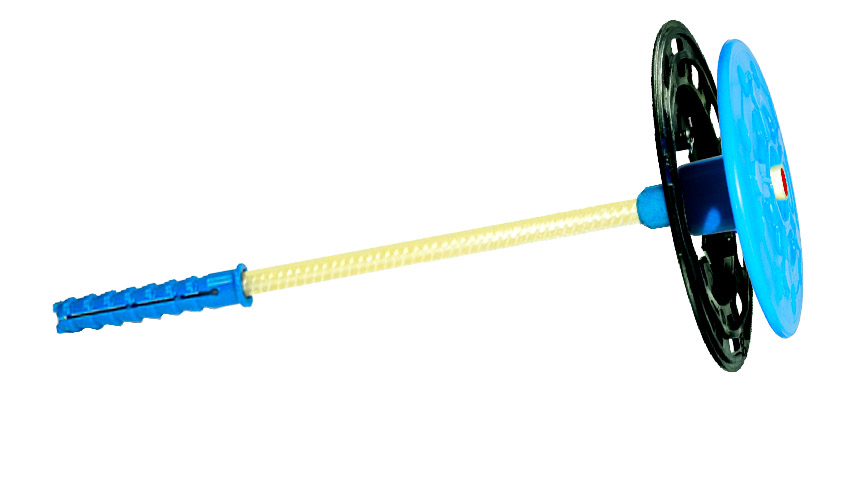

Фасадный анкер ДС-5

Фасадный дюбель ДС-5 50.60.100 рекомендуется использовать для крепления теплоизоляции к стенам малоэтажных зданий, в частном домостроении. Для крепления теплоизоляции толщиной 50 мм

Характеристики

Арт.: ДС-5 50.60.100

10.02 ₽ / шт

Материал основания

полнотельный кирпич, тяжелый бетон
-

Толщина утеплителя

--Выбрать--
50 мм
60 мм
70 мм
80 мм
90 мм
100 мм
110 мм
120 мм
130 мм
140 мм
150 мм
160 мм
170 мм
180 мм
190 мм
200 мм
210 мм
220 мм
230 мм
240 мм
250 мм
-

−+

К списку товаров

Характеристики

Диаметр анкерного элемента (сверла)

8 мм

Диаметр распорного элемента

5 мм

Длина анкерного элемента

50 мм

Усилие вырыва из основания

>1000 Н

Коэффициент теплотехнической однородности при 10 шт/м²

0,99

Показать все

Анкер фасадный ДС-5 имеет класс надежности СК1 по ГОСТ Р 58359-2019 и рекомендуется использовать для крепления теплоизоляции к стенам малоэтажных зданий, в частном домостроении.

Область применения

Анкер тарельчатый ДС-5 «эконом» рекомендуется использовать для крепления теплоизоляции в системах СФТК и НФС. Предназначен для крепления теплоизоляции толщиной от 50 до 250 мм к стенам из тяжелого и легкого бетонов, полнотелых кирпичей.

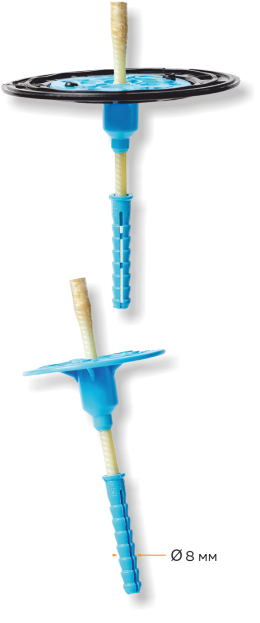

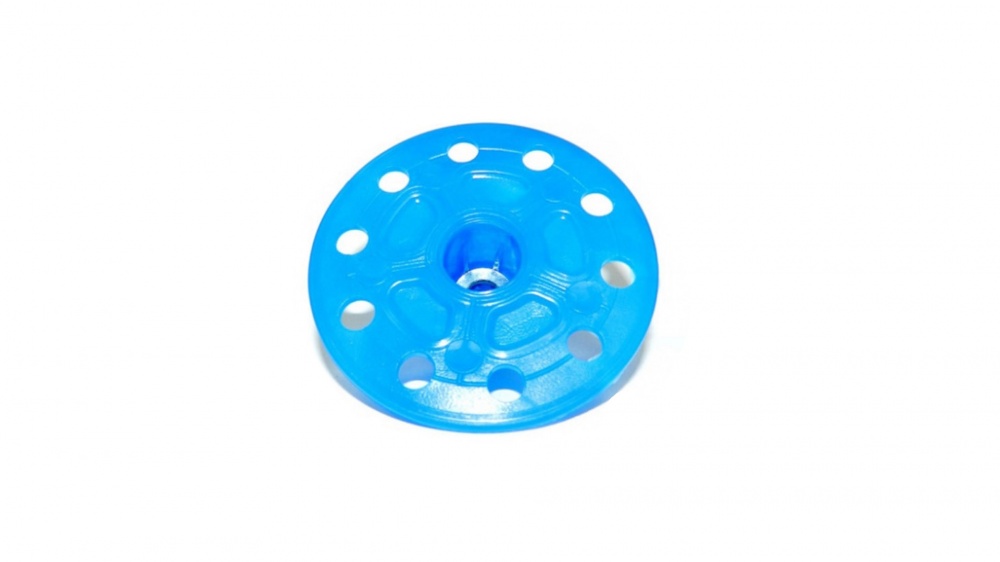

1. Тарельчатый элемент (ТЭ)

диаметр 60 мм

2. Расширительная шайба (Ш-100)

для крепления теплоизоляционного слоя из материалов с большой деформативностью

3. Стеклопластиковый распорный элемент (РЭ)

обладает низким коэффициентом теплопроводности и коррозийной стойкостью. Может быть изготовлен на заказ любой длины с шагом в 10 мм

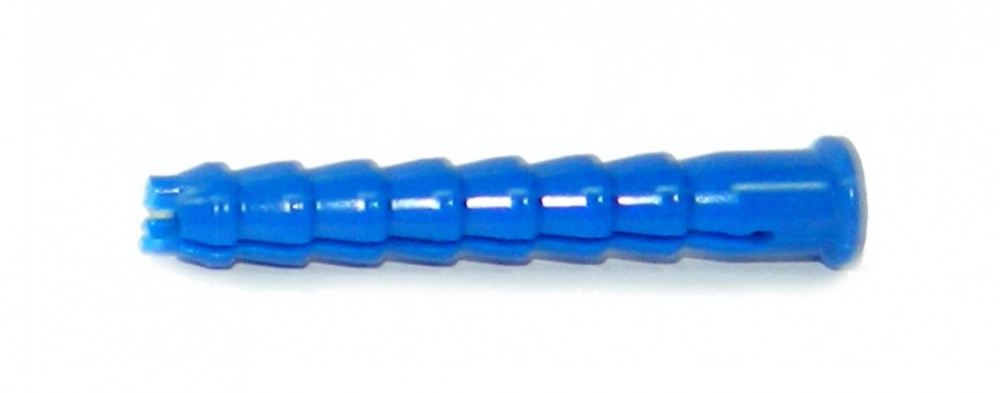

4. Анкерный элемент (АЭ)

длиной 50 мм

Расчет длины анкера

Длина стержня L определяется, как сумма длины анкерного элемента (50 мм) и толщины слоя утеплителя t. При использовании дюбелей необходимо удалить старый слой штукатурки, либо увеличить глубину сверления. Анкерный элемент на всю длину должен входить в несущий слой стены.

Технические характеристики:

Длина анкерной зоны, мм	50
Диаметр тарельчатого элемента, мм	60/100*
Усилие вырыва из основания, H	1400 - 2500
Коэффициент теплотехнической однородности при 10 шт/м2	0,99
Диапазон температур наружного воздуха, ºC	-70º..+75º
Срок эксплуатации, (не менее) лет	50

* для утеплителей с большой деформативностью диаметр тарельчатого элемента можно увеличить до 100, используя шайбу Ш-100
