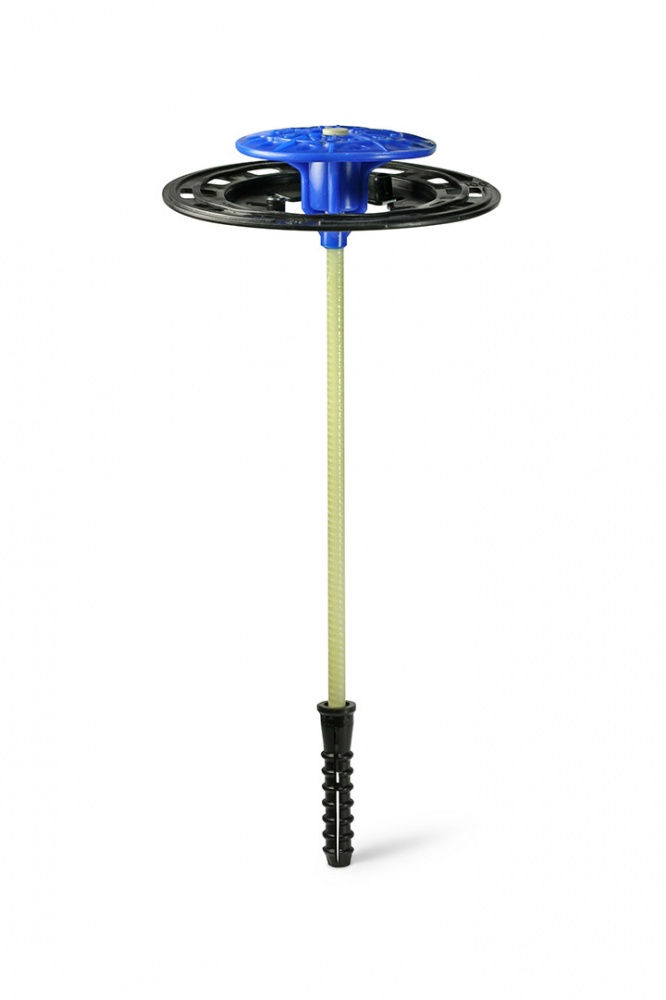

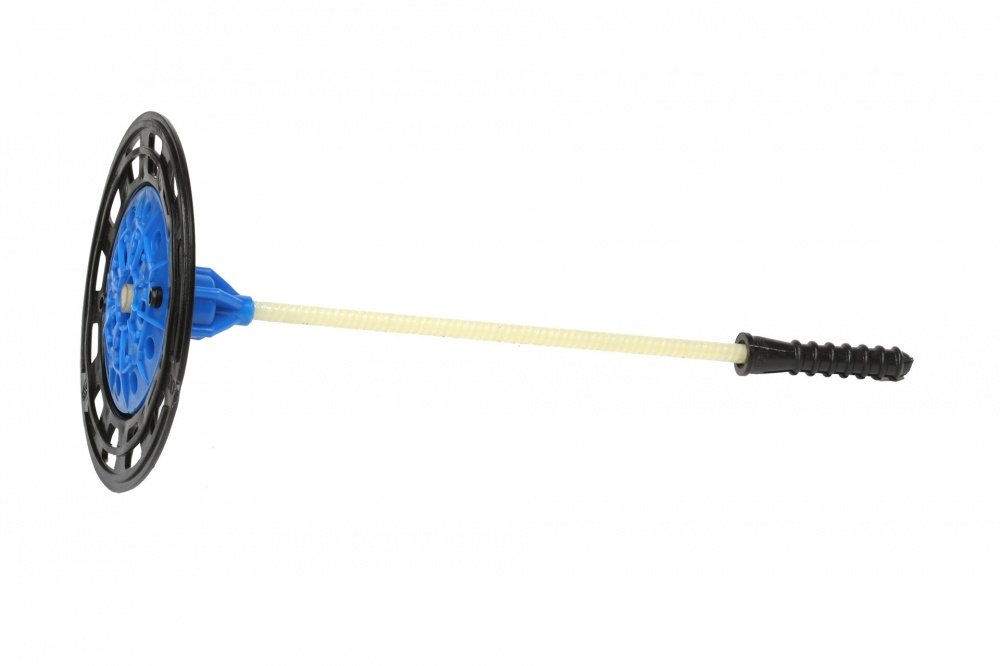

Фасадный дюбель ДС-2

Цена и заказ

Фасадный дюбель ДС-2

Фасадный дюбель ДС-2

Фасадный дюбель ДС-2

Фасадный дюбель ДС-2 50.60.100 Рекомендуется для установки в стены из материалов с маркой не менее М50 (полнотельный кирпич, тяжелый бетон и т.д.) Для крепления теплоизоляции толщиной 50 мм

Характеристики

Арт.: ДС-2 50.60.100

11.76 ₽ / шт

Материал основания

полнотельный кирпич, тяжелый бетон
пустотелый кирпич и блоки
малопрочные стеновые материалы - пенобетон, газобетон
-

Толщина утеплителя

−+

К списку товаров

Вы можете купить набор для крепления теплоизоляционного слоя материалов с большой деформативностью

Технические характеристики

Диаметр анкерного элемента (сверла)

10 мм

Диаметр распорного элемента

5,5 мм

Длина анкерного элемента

100 мм

Усилие вырыва из основания

от 1500 до 2500 Н

Коэффициент теплотехнической однородности при 10 шт/м²

0,99

Показать все

Дюбель фасадный ДС-2 имеет высший класс надежности СК0 по ГОСТ Р 58359-2019 и используется в составе систем утепления, для крепления теплоизолирующих материалов, штукатурных и облицовочных слоев к стенам зданий из бетона, кирпича и других материалов.

Область применения

Анкер трельчатый класса «стандарт» предназначен для использования в составе систем СФТК и НФС, для крепления теплоизолирующих материалов к стенам зданий из бетона, кирпича и других материалов. Для крепления теплоизоляции толщиной от 50 мм.


Нормы при установке

Обычное количество дюбелей, необходимых для крепления, составляет 5 шт. на плиту утеплителя. Точное количество требуемых дюбелей определяется расчетом согласно СП 50.13330.2012

Нормы при установке

Расчет длины анкера

Расчет длины анкера:

Длина анкера L определяется как сумма длины анкерного элемента (50, 80, 100 мм) и толщины слоя утеплителя t.

При использовании анкеров тарельчатых необходимо удалить старый слой штукатурки, либо увеличить глубину сверления. Анкерный элемент на всю длину должен входить в несущий слой стены.

Установка анкера:

1. Через слой утеплителя в стене сверлят отверстие диаметром 10 мм (+0,4 мм). Глубина отверстия в несущей стене должна быть:

60 - 70 мм - для анкерного элемента - 50 мм

90 - 100 мм - для анкерного элемента - 80 мм

110 - 120 мм - для анкерного элемента - 100 мм

2. Анкер вставляют в полученное отверстие, при этом анкерный и тарельчатый элементы должны быть надеты на стеклопластиковый стержень.

3. Выступающую часть распорного элемента забивают молотком до погружения тарельчатого элемента до уровня утеплителя.
