Сухая готовая безусадочная композиция, предназначенная для нанесения механизированным способом. Материал изготавливается на основе цемента с добавлением фибры, фракционированного песка и функциональных добавок.
Область применения материала
Область применения материала:
- ремонт бетонных конструкций;
- восстановление или увеличение защитного бетонного слоя;
- усиление прочности несущих конструкций (балки, фермы);
- заделки и уплотнения старого основания;
- омоноличивание вертикальных стыков бетонных конструкций.

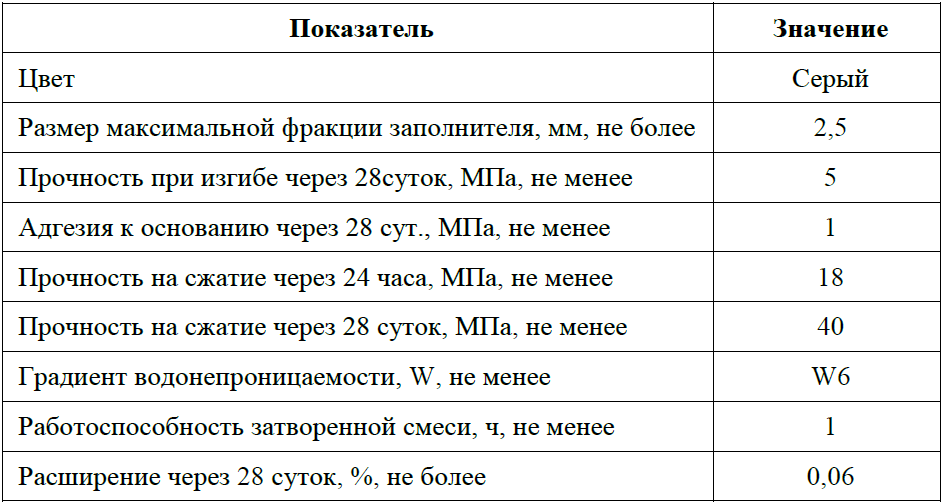

Преимущества материала:
- высокая морозостойкость;
- стойкость к воздействию солей;
- по желанию заказчика могут быть введены противоморозные добавки;
- высокая адгезия к основанию;
- высокая динамика набора прочности.
Рекомендация по производству работ
Технологическая последовательность выполнения работ.
Ремонтные работы выполняются в следующей технологической последовательности:
- подготовка основания;
- очистка арматуры, при необходимости установка дополнительной арматуры;
- обеспыливание и увлажнение поверхности;
- приготовление смеси к работе;
- нанесение;
- уход за нанесенным материалом.
Подготовка основания:
Подготовка поверхностей бетонных и железобетонных конструкций.
По контуру ремонтируемого участка алмазным инструментом производится обрезка бетона по плоскости перпендикулярной бетонной поверхности на глубину не менее толщины ослабленного бетона. Контуры ремонтируемых участков не должны иметь острых углов.
С помощью перфоратора (проволочно-игольчатого пневмоотбойника, водопескоструйной установки) с ремонтируемой поверхности удаляется поврежденный бетон, раствор и цементное молоко. Удаление бетона на глубину разрушения по углам производят перфоратором с малой энергией удара.
Поверхности придается шероховатость перфоратором с зубчатой лопаткой.
Достаточными для создания шероховатости являются чередующиеся выступы и впадины до 5 мм.
Подготовка поверхностей кирпичных или каменных конструкций.
Поверхность кирпичной кладки очищают от загрязнения либо механическим, либо химическим методом. При химическом методе для особо загрязненных участков используют Реноватор Очиститель фасадов. Очищаемую поверхность предварительно смачивают водой, затем наносят влажной щеткой очиститель, через 5-10 минут поверхность зачищают жесткой капроновой или металлической щеткой, смачивая водой. Остатки смывки устраняют большим количеством воды.
Плотный слой высолов удаляется сначала механически щетками, потом с помощью Реноватор Очиститель фасадов, затем очищенную поверхность промывают большим количеством воды.
Старые лакокрасочные слои на поверхности очищаются смывками Реноватор.
Очистка арматуры, при необходимости установка дополнительной арматуры:
Очистка арматурных стержней выполняется вручную металлическими щетками или механизированным способом. С целью уменьшения влияния вибрации на сцепление арматуры с бетоном при удалении поврежденного бетона вокруг арматурных стержней не допускается механическое воздействие на арматуру отбойными молотками или перфораторами.
Не допускается повреждение арматурных стержней алмазными дисками. Минимальная глубина резки бетона по периметру ремонтируемого участка с арматурными стержнями должна быть 15 мм, а максимальная не должна превышать толщину защитного слоя.
Вскрытые арматурные стержни должны быть полностью оголены, а зазор между подготовленной поверхностью бетона и стержнем должен быть не менее 10 мм.
Вскрытые арматурные стержни очищаются от ржавчины.
При необходимости устанавливается дополнительная арматура в соответствии с проектом. Ее необходимо закрепить на ремонтируемом бетоне, оставив при этом пространство между сеткой и поверхностью – слой ремонтного состава над арматурой должен быть менее 20 мм (точная высота защитного слоя определяется в соответствии с рекомендациями СНиП).
Для улучшения сцепления наносимой бетонной смеси с поверхностью арматуры, рекомендуется ее предварительно обработать смесью Реноватор Т-1.
Обеспыливание и увлажнение поверхности:
Непосредственно перед началом производства работ поверхность должна быть очищена от пыли и увлажнена механизированным способом или вручную. Механизированную очистку поверхности и ее увлажнение выполняют с помощью водоструйной установки, развивающей давление 160-180 атм. не позднее, чем за 60 минут да начала работ. Поверхность может также очищаться продувкой сжатым воздухом от компрессора, имеющего масло- и водоотделитель. Излишки воды удаляются с поверхности сжатым воздухом от компрессора, имеющего маслоотделитель, поролоновой губкой или ветошью.
Перед началом производства работ, поверхность конструкции должна быть структурно прочной, с ее поверхности должна быть удалена пыль, поверхность должна быть равномерно (матово) влажной, без излишков воды (капли или лужи) на поверхности.
Требования к подготовленным поверхностям:
Физико-механические требования к подготовленным для ремонта бетонным поверхностям устанавливаются в зависимости от типа материала и способа подготовки бетонной поверхности.
Показатели физико-механических свойств ремонтируемого основания должны соответствовать требованиям:
- прочность бетона на сжатие – не менее 20 Мпа;
- прочность кирпича на сжатие – в соответствии с указаниями в проектной документации;
- влажность – не менее 95%;
- поверхность должна быть шероховатой.
Приготовление смеси к работе:
До приготовления смесей необходимо составить исполнительную схему ремонтируемых участков и определить объем, исходя из того, что на приготовление 1 м3 раствора необходимо 2000 кг смеси.
Смеси готовятся к применению непосредственно на рабочем месте при помощи миксера или механизированным способом в растворомешалках принудительного действия, в агрегатах смесительно-насосных, штукатурных машинах и аналогичных им смесителях.
При длительных перерывах в работе, которые превышают время схватывания смеси, а также после окончания работы необходимо очистить и промыть смесительную камеру.
Миксер на базе низкооборотной электродрели (примерно 300 об/мин) со спиральной мешалкой следует использовать для приготовления небольших порций ремонтной смеси.
Длина оси мешалки должна быть больше глубины емкости для перемешивания.
Приготовление бетонной смеси вручную запрещается.
Нанесение:
Материал наносится механизированным способом.
При напылении раствора соблюдаются обычные методы выполнения бетонных работ напылением. Толщина одного слоя при напылении больших площадей составляет примерно 10-30 мм. При заполнении локальных углублений толщина слоя может составлять до 100 мм.
При необходимости излишки раствора (комки) снимают с поверхности и после того, как поверхность чуть высохла, затирают деревянной теркой. При нанесении раствора в несколько слоев с первого слоя снимают излишки, но не затирают. Второй слой можно напылять на следующий день или выдержав технологическую паузу 6-8 часов. Поверхность материала перед нанесением второго слоя должна быть влажной, но не оставлять следов на пальце при нажатии.
